Uvled固化機的結構是什么？Uvled固化機有什么優點？

Uvled固化機的結構是什么？Uvled固化機有什么優點？UVLED（紫外線LED）由一個或多個InGaN量子阱夾在較薄的GaN三明治結構之間組成，形成的有效區域是包層。 通過將InN-GaN的相對比例更改為InGaN量子阱，可以將發射波長從紫光更改為其他光。AlGaN可以通過更改AlN比例來制作UVLED和量子阱層的包層，但是這些設備的效率和成熟度很差。 如果活性的量子阱層是GaN，與InGaN或AlGaN合金相反，則器件發射的光譜范圍為350?370nm。

當藍色I(xiàn)nGaNLED泵上的短電子脈沖時，會產生紫外線。 含鋁的氮化物，特別是AlGaN和AlGaInN可用于制造短波長器件，從而獲得串聯波長UVLED。 波長高達247nm的二極管已經商業化，基于氮化鋁且可發出210nm紫外線輻射的LED已成功開發，并且在250?270nm波段的UVLED也正在蓬勃發展。
III-V族金屬氮化物基半導體非常適合制造紫外線輻射源。 以AlGaInN為例，在室溫下，隨著各組分比例的變化，復合過程中電子和空穴的輻射能量為1.89?6.2eV。 如果LED的有源層僅由GaN或AlGaN組成，則其紫外線輻射效率非常低，因?yàn)殡娮雍涂昭ㄖg的復合是非輻射復合。 如果在此層中摻雜少量金屬I(mǎi)n，則有源層的局部能級將發生變化。 此時，電子和空穴將發生輻射復合。 因此，當有源層中摻雜有金屬銦時，在380nm處的輻射效率比未摻雜時高19倍。
未來高強度UV技術小巧，低溫且環保，不需要燈泡。

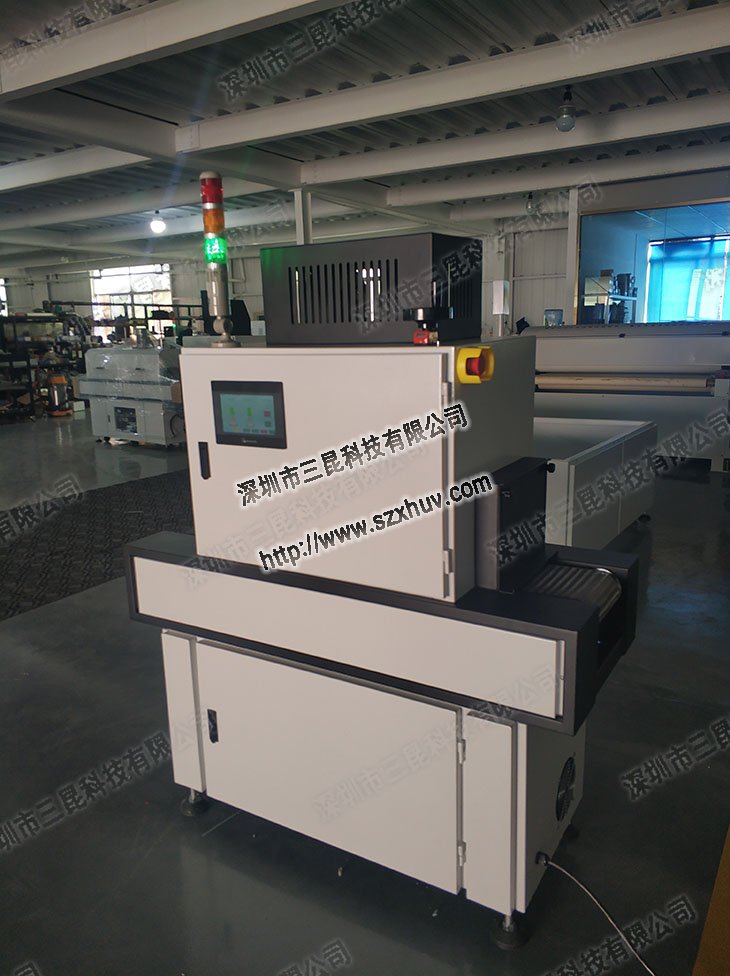

FUTANSI技術UV LED光固化系統，非常適合系統集成，UV LED光固化系統可配置為任意長度的光，適用于各種固化應用，包括半導體產品，VCD，DVD頭，液晶，光學透鏡，精密電子元件， 醫用針頭木地板涂料固化等的粘接和固定，以及特殊的紫外線環境等。UV LED光固化系統采用日本LED集成技術，結合高密度LED芯片
矩陣集成，微光學和微冷卻技術 一，高效率微光機電系統封裝的形成。
采用LED型集成技術的高強度紫外線燈系統具有以下優點：
1.降低擁有成本
2.無需維護，從而提高了生產效率
3.在整個過程中都穩定 紫外線輸出的生命周期，提高產量
第四，即時切換，降低運營成本。 照明系統僅在固化過程中需要打開。
